今天小编给大家介绍的是关于光网络单元EVM介绍

EVM : Error Vector Magnitude缩写，意为 误差向量幅度。

数字信号频带传输是把基带信号在发送端先经过调制后，送到线路上传输，再在接收端进行相应解调后恢复出原来的基带信号。在这个过程中调制器产生的调制误差、射频器件质量、锁相环（PLL）噪声、PA失真效应、热噪声以及调制器设计等都会产生误差矢量（EVM）。EVM会对调制信号的质量都产生很大的影响，因此调制质量测试项目是射频测试中重要的组成部分之一。

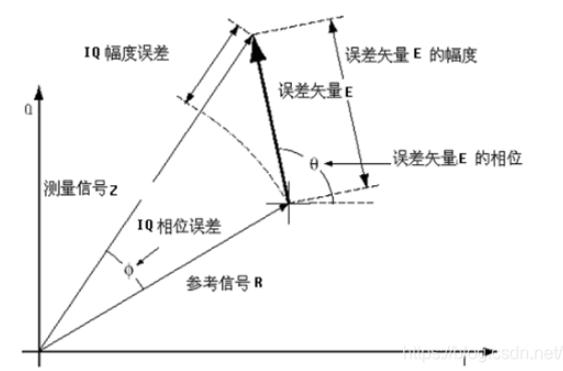

EVM具体表示发射机对信号进行解调时产生的IQ分量与理想信号分量的接近程度，是考量调制信号质量的一种指标。 误差向量通常与QPSK等M-ary I/Q调制方案有关，且常以解调符号的I/Q“星状”图表示。



误差向量幅度[EVM]定义为误差矢量信号平均功率的均方根值与理想信号平均功率的均方根值之比，并以百分比的形式表示。EVM越小，信号质量越好。

误差矢量幅度是实际测量到的波形和理论调制波形之间的偏差。两个波形都通过带宽1.28MHz，滚降系数α=0.22的根升余弦匹配滤波器。两个波形再进一步通过选择频率、绝对相位、绝对幅度及码片时钟定时进行调制，以使误差矢量最小。测量间隔为一个时隙。误差矢量幅度的最低要求不超过17.5%。

测试目的：验证发射机产生的波形是否足够精确，以使接收机达到指定的接收性能。

以上就是关于光网络单元EVM介绍，希望对大家有帮助
